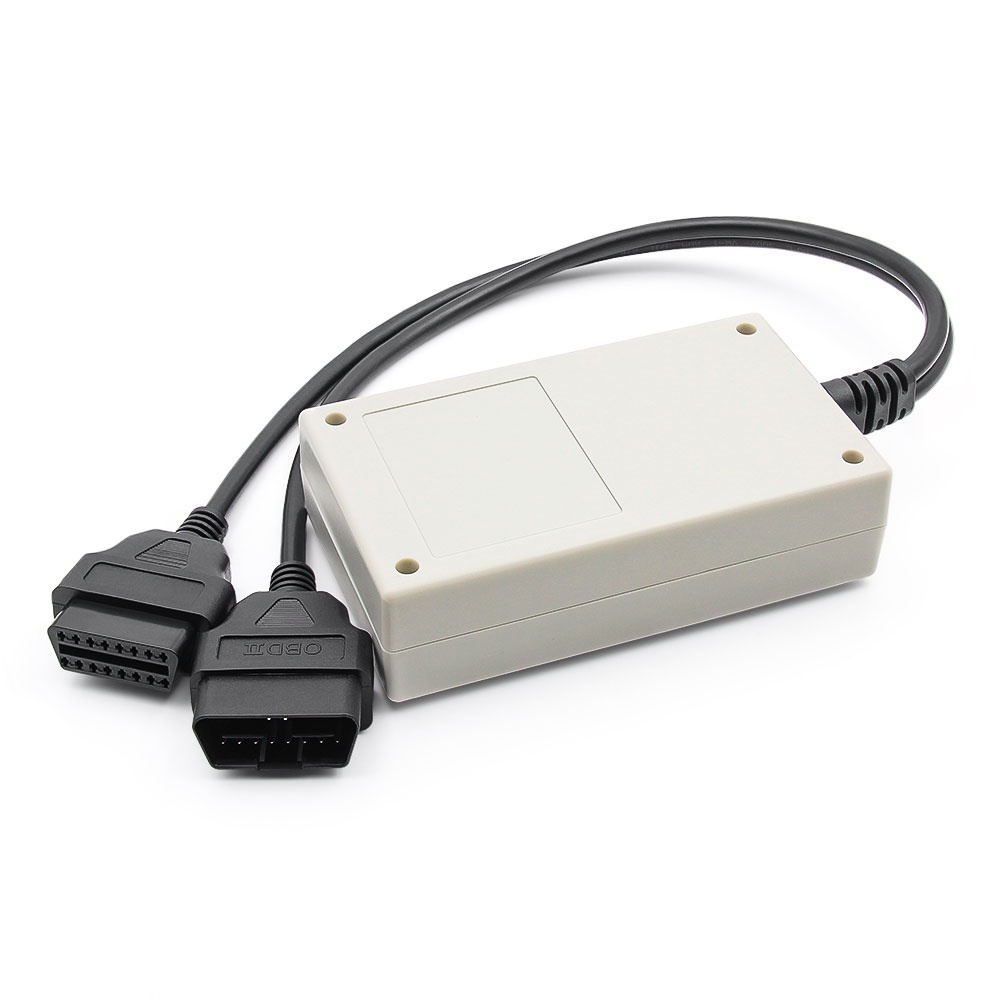

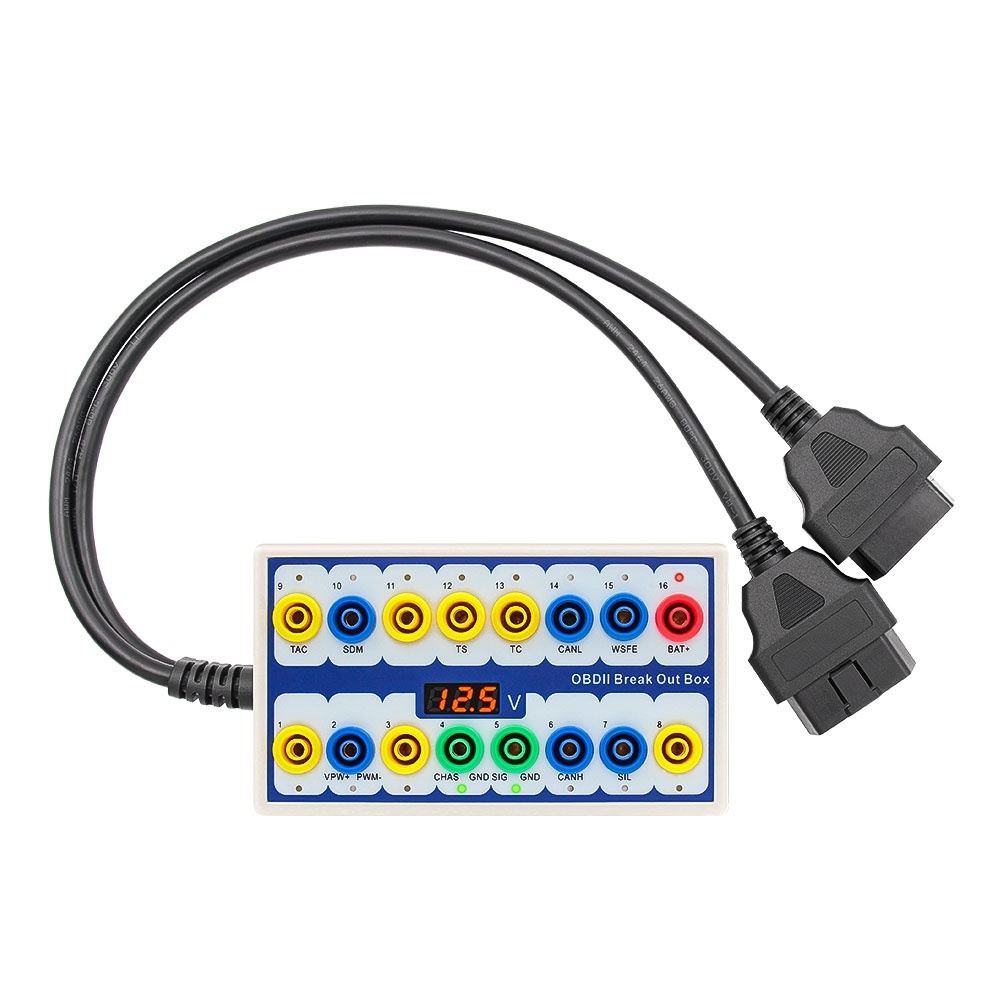

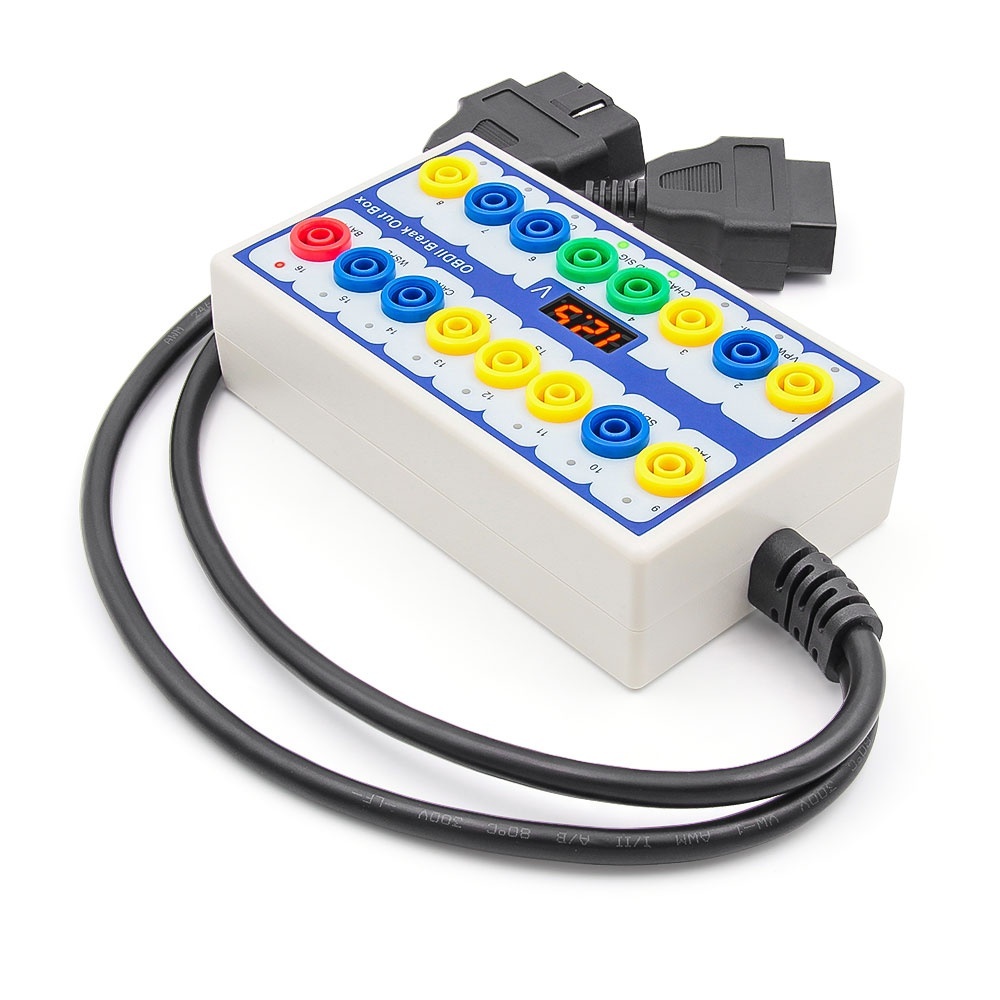

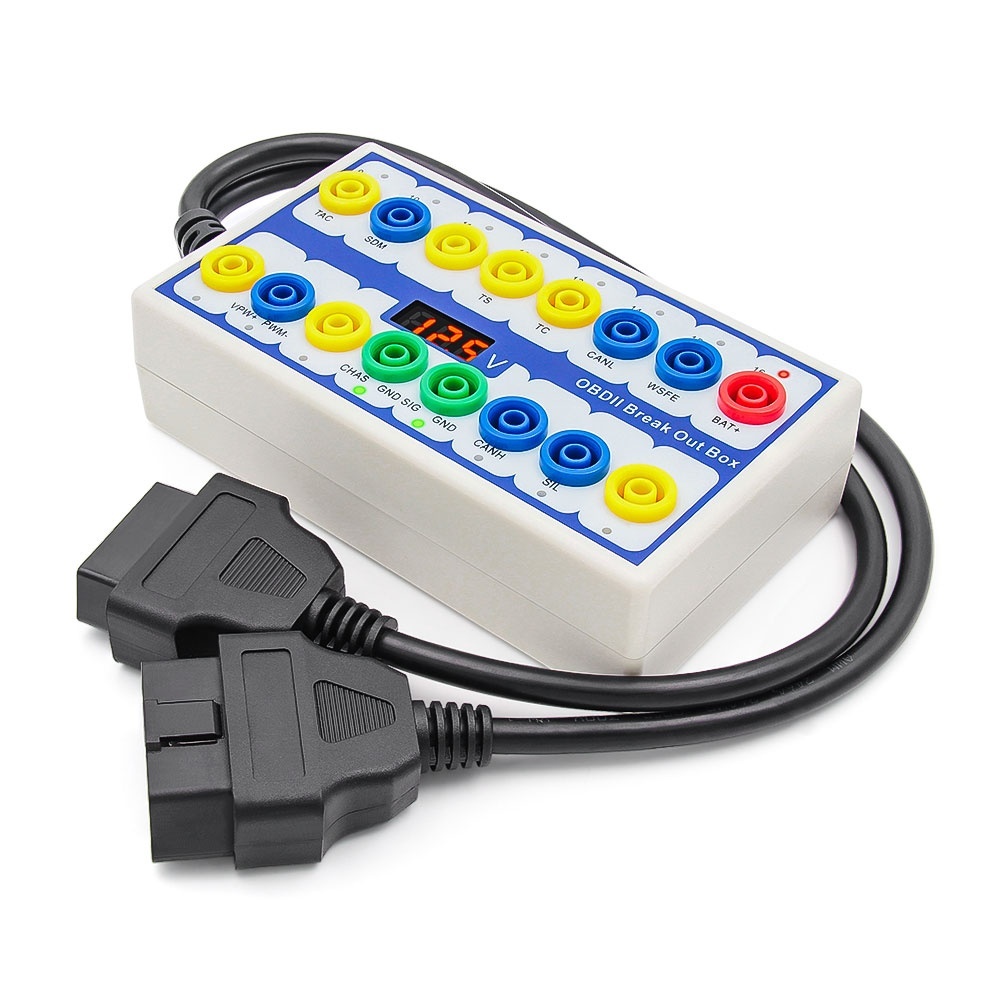

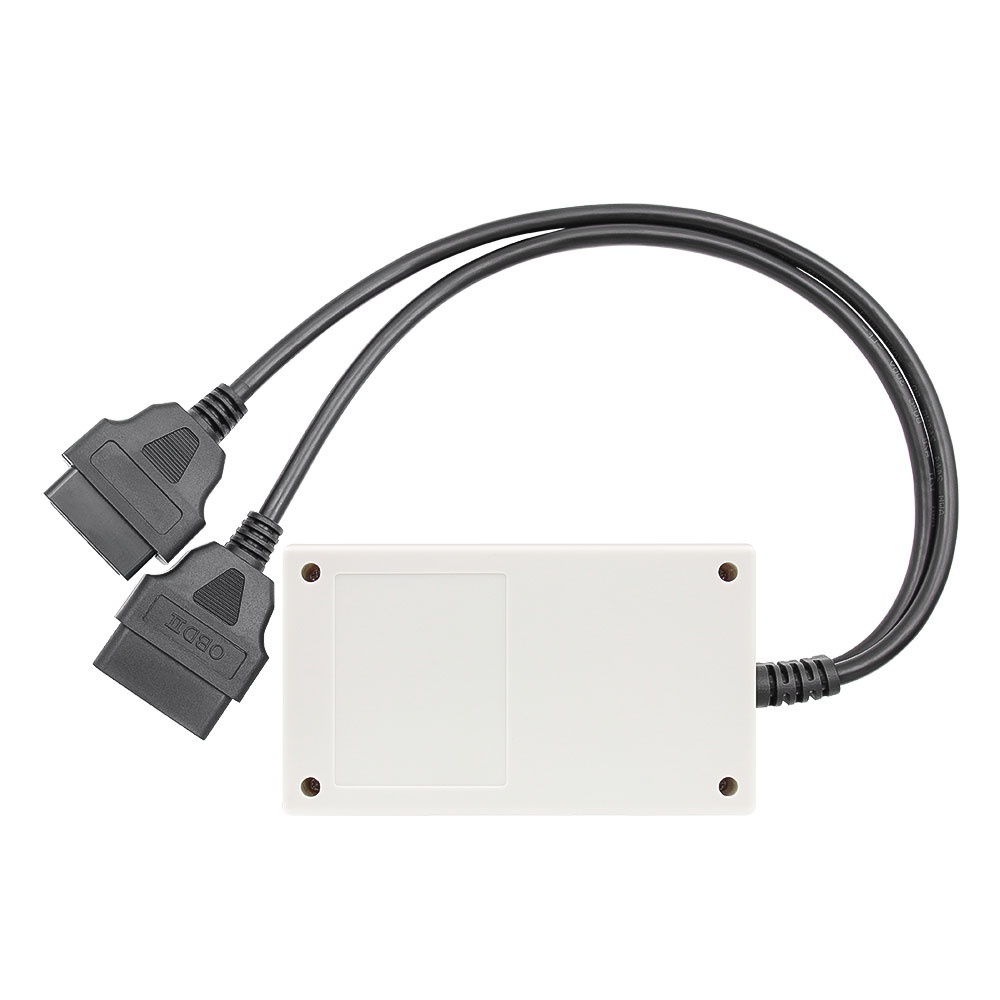

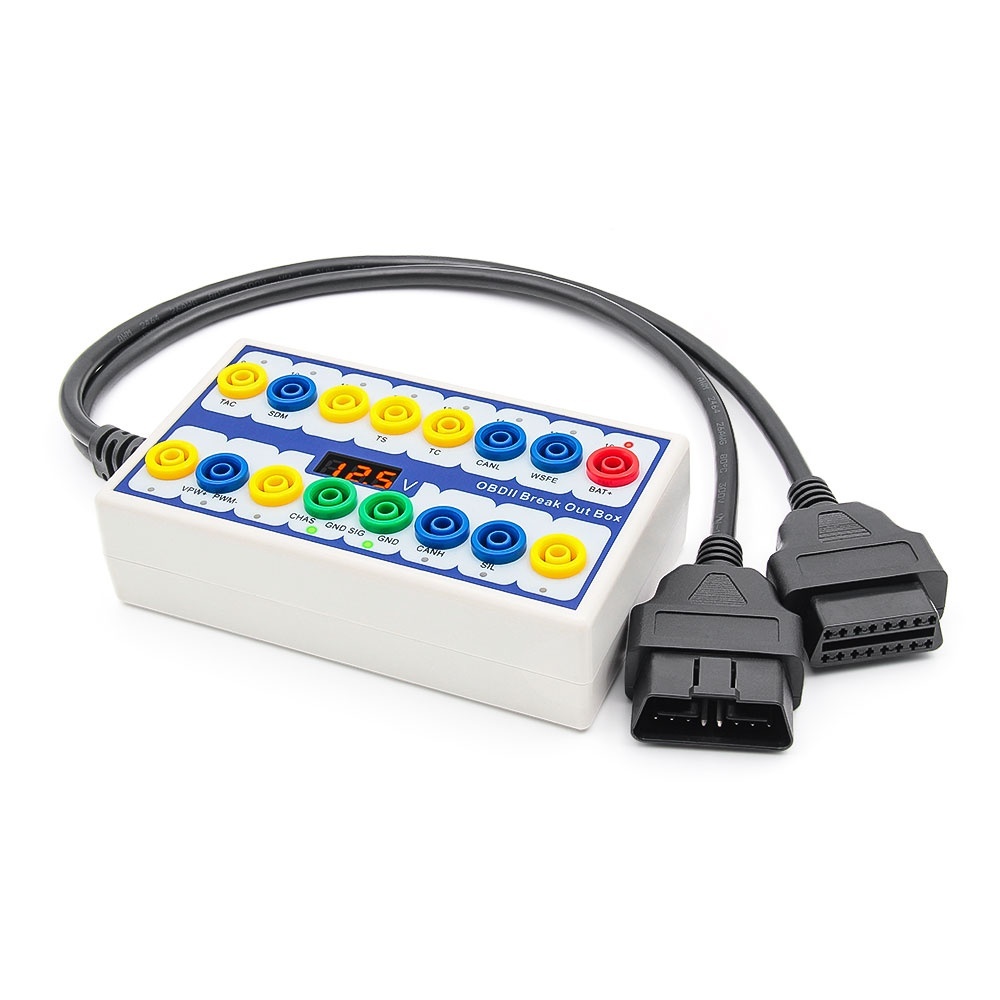

Komunikacijski tester OBDII Techstar, razdelilna škatla OBD2 z LED indikatorji, funkcija napajanja ECU, vmesniški pretvornik OBD1 na OBD2, kabel priložen

Ta preizkusni modul OBD2 Breakout Box je sodobna diagnostična platforma za zaznavanje komunikacije med vmesnikom OBDII vozila in diagnostičnimi orodji. Omogoča pretvorbo signalov OBD, preizkušanje napetosti pinov in napajanje vozila med menjavo akumulatorja ter preprečuje izgubo podatkov ECU ali blokiranje sistema.

🔍 Glavne funkcije:

• Hitro zaznavanje komunikacije OBDII – vgrajeni LED indikatorji prikazujejo aktivnost posameznih protokolov.

• Pretvornik OBD1 → OBD2 – z adapterji povežete starejša vozila s priključki OBD1 na tester OBD2.

• Preizkušanje posameznih pinov – lažja diagnostika napetosti ali napak na vsakem vodu priključka OBD.

• Funkcija zunanjega napajanja – med menjavo akumulatorja ohranja ECU aktiven in prepreči izgubo podatkov ali ponastavitev nastavitev.

⚙️ Delovanje:

1. OBD2 Breakout Box priključite na diagnostični priključek vozila.

2. Napajanje in napetost pinov prikazujejo LED indikatorji.

3. Priključite avtomobilski tester; LED indikatorji zasvetijo ali utripajo glede na aktivni protokol.

   • Protokol CAN → LED indikatorja CAN-H in CAN-L ob zaznavi močno zasvetita, med komunikacijo pa šibko utripata.

4. Če želite zunanje napajanje, prenosni akumulator priključite na pine 16 (plus), 4 in 5 (masa), da ECU ostane aktiven med menjavo glavnega akumulatorja.

💡 Glavne prednosti:

• Prepreči napake zaradi prekinitve napajanja (opozorilne lučke, blokiranje daljinskega upravljalnika, ponastavitev ECU)

• Idealen za servise, avtoelektričarje in ljubitelje diagnostike

• Podpira preizkušanje večine protokolov OBD-II (CAN, K-Line, J1850 itd.)

• Prenosen in preprost za uporabo, s priloženim preizkusnim kablom

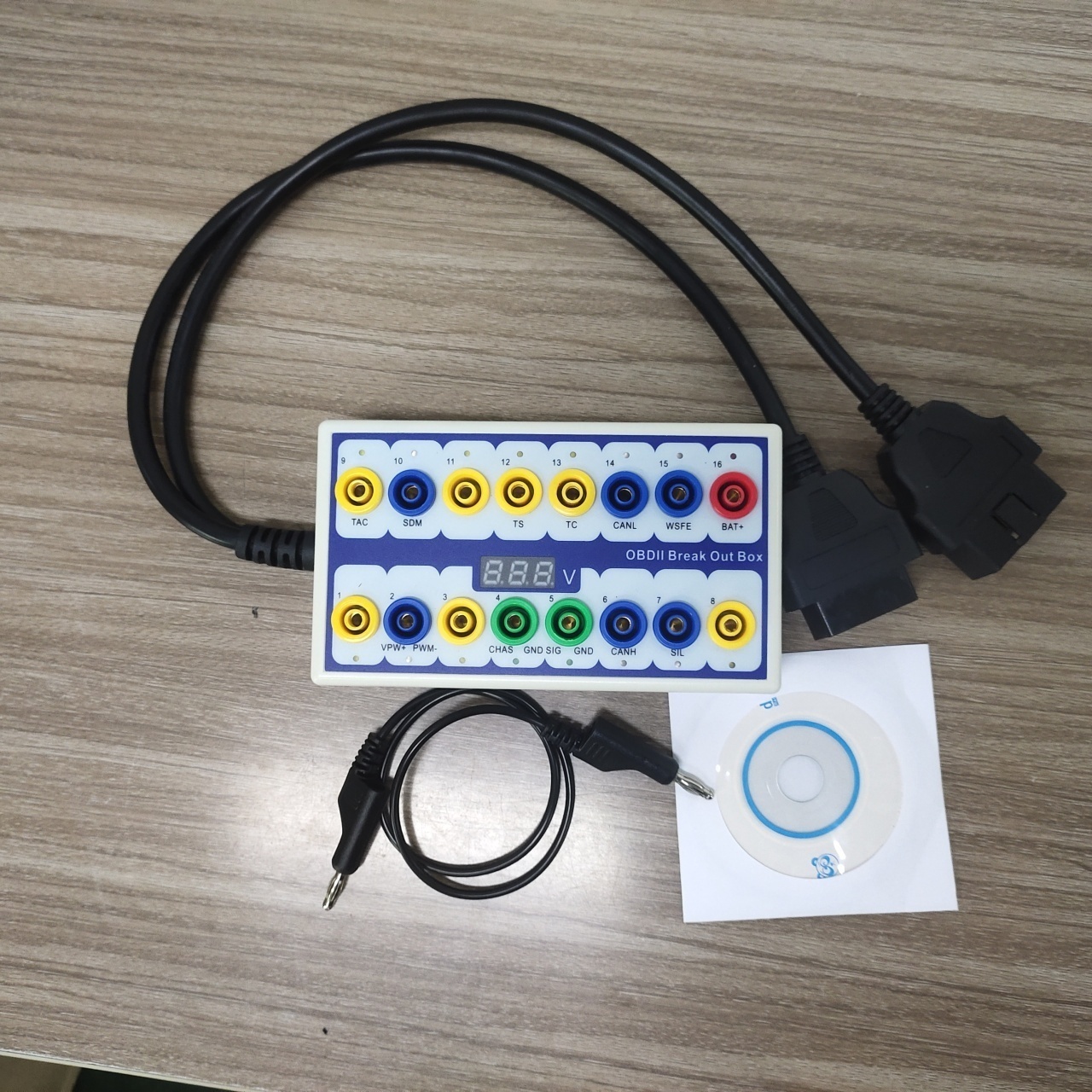

📦 Komplet vsebuje:

• 1x OBD2 Breakout Box z LED indikatorji

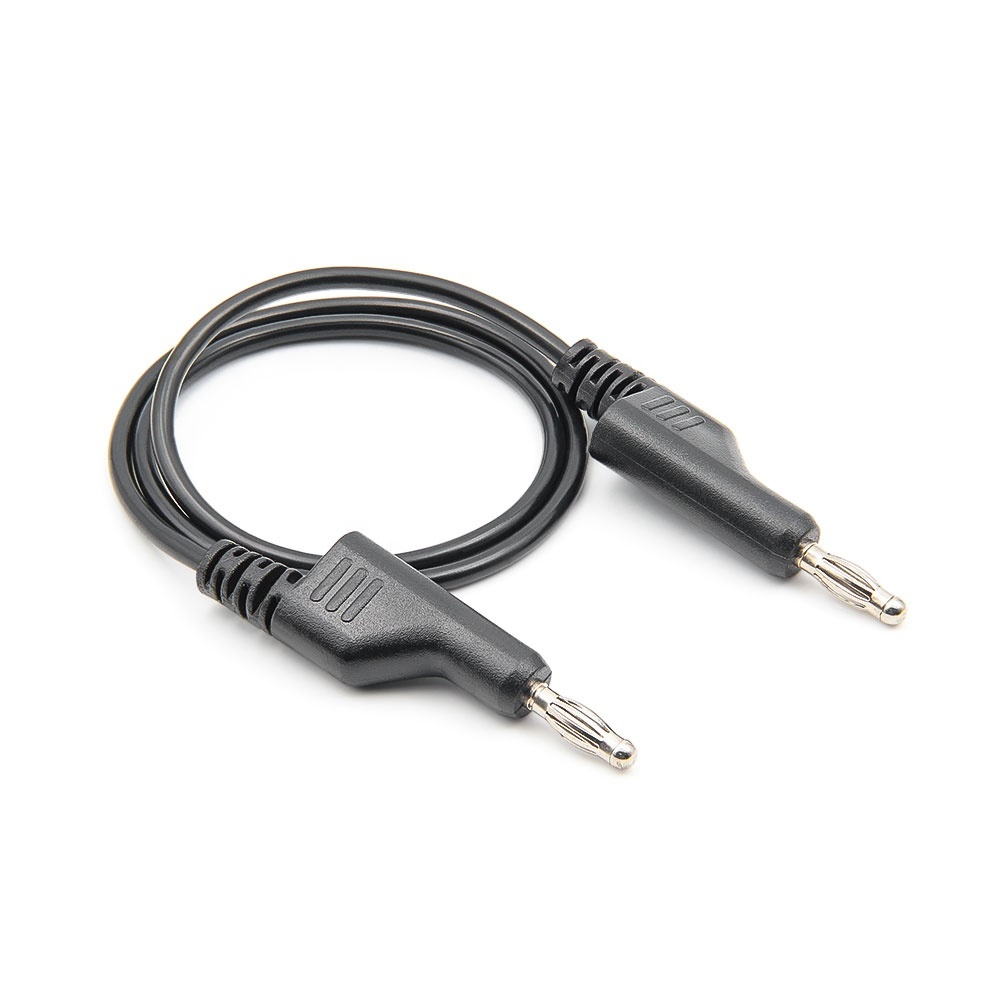

• 1x kabel za preizkušanje pinov

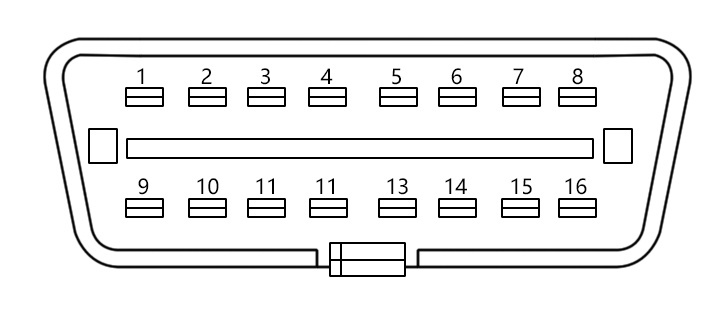

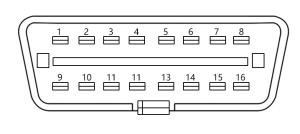

📌 Pomen pinov (izbrani podatki):

• PIN 2: J1850 BUS+

• PIN 4: napajalna masa

• PIN 5: signalna masa

• PIN 6: CAN High

• PIN 7: K-Line (ISO9141-2)

• PIN 10: J1850 BUS-

• PIN 14: CAN Low

• PIN 15: L-Line

• PIN 16: napajanje +12V

⚠️ Pozor: To je vmesno orodje med vozilom in testerjem OBD2, ne samostojen avtomobilski tester. Idealno za servise ali preverjanje pred diagnostiko.
