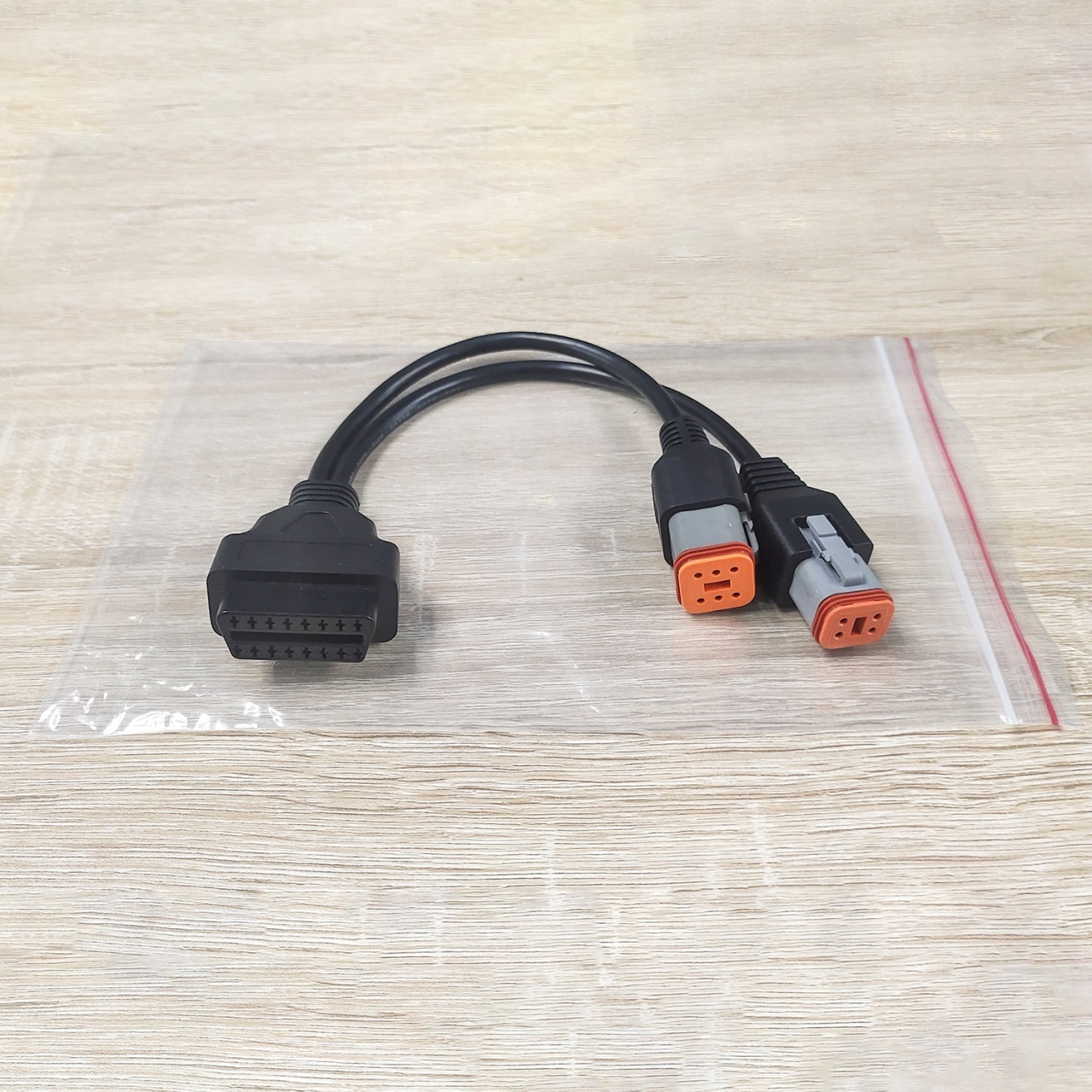

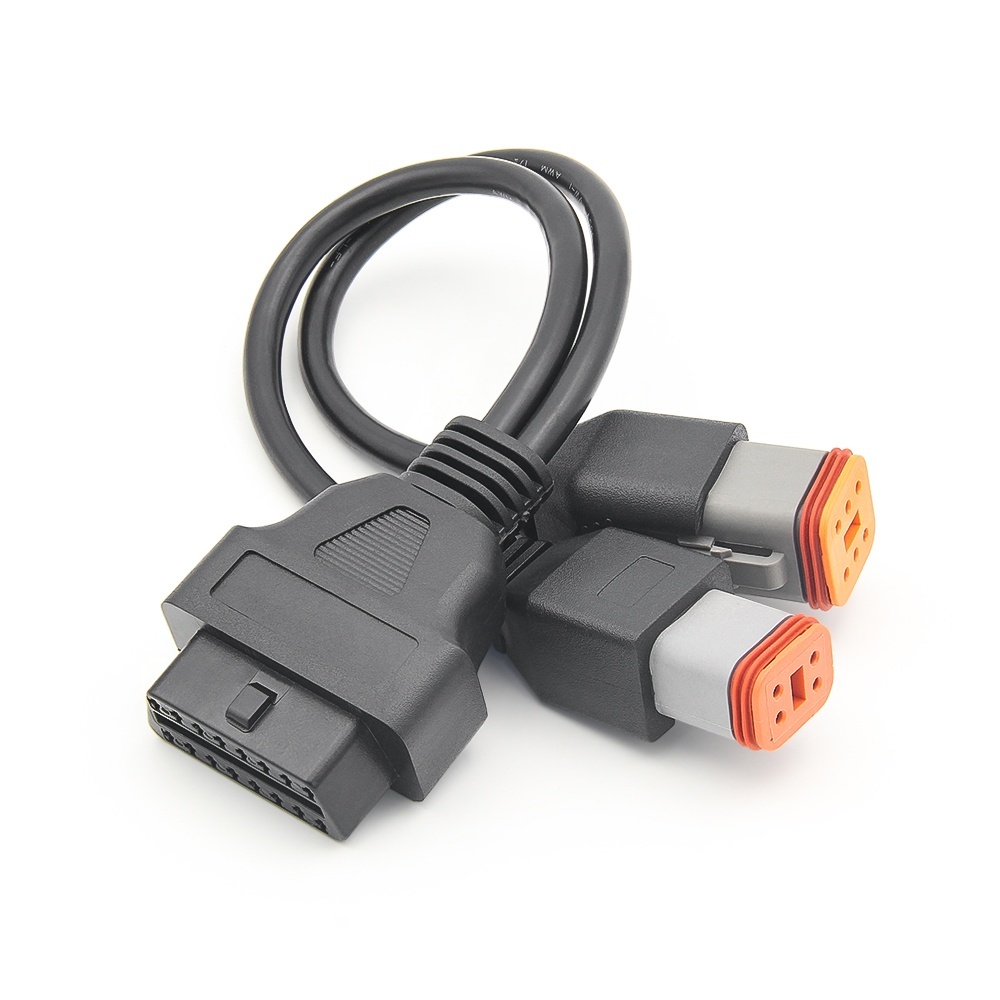

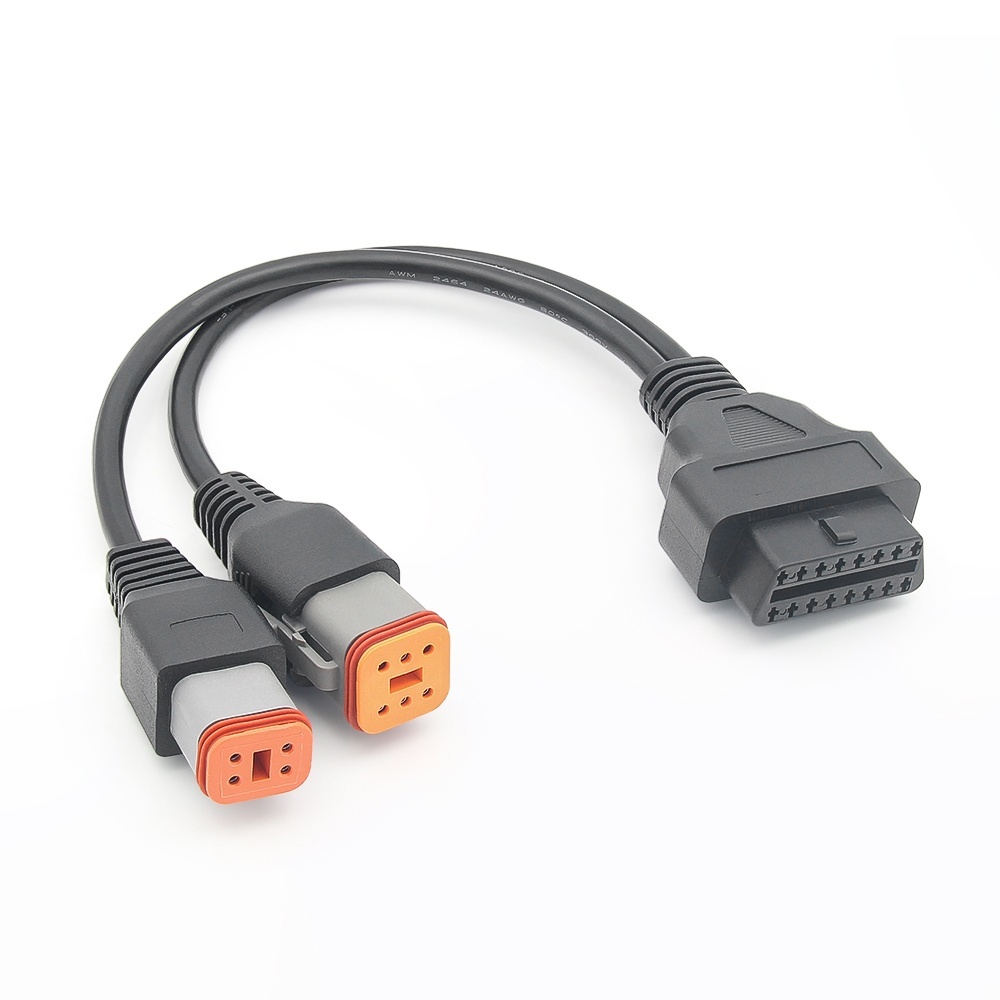

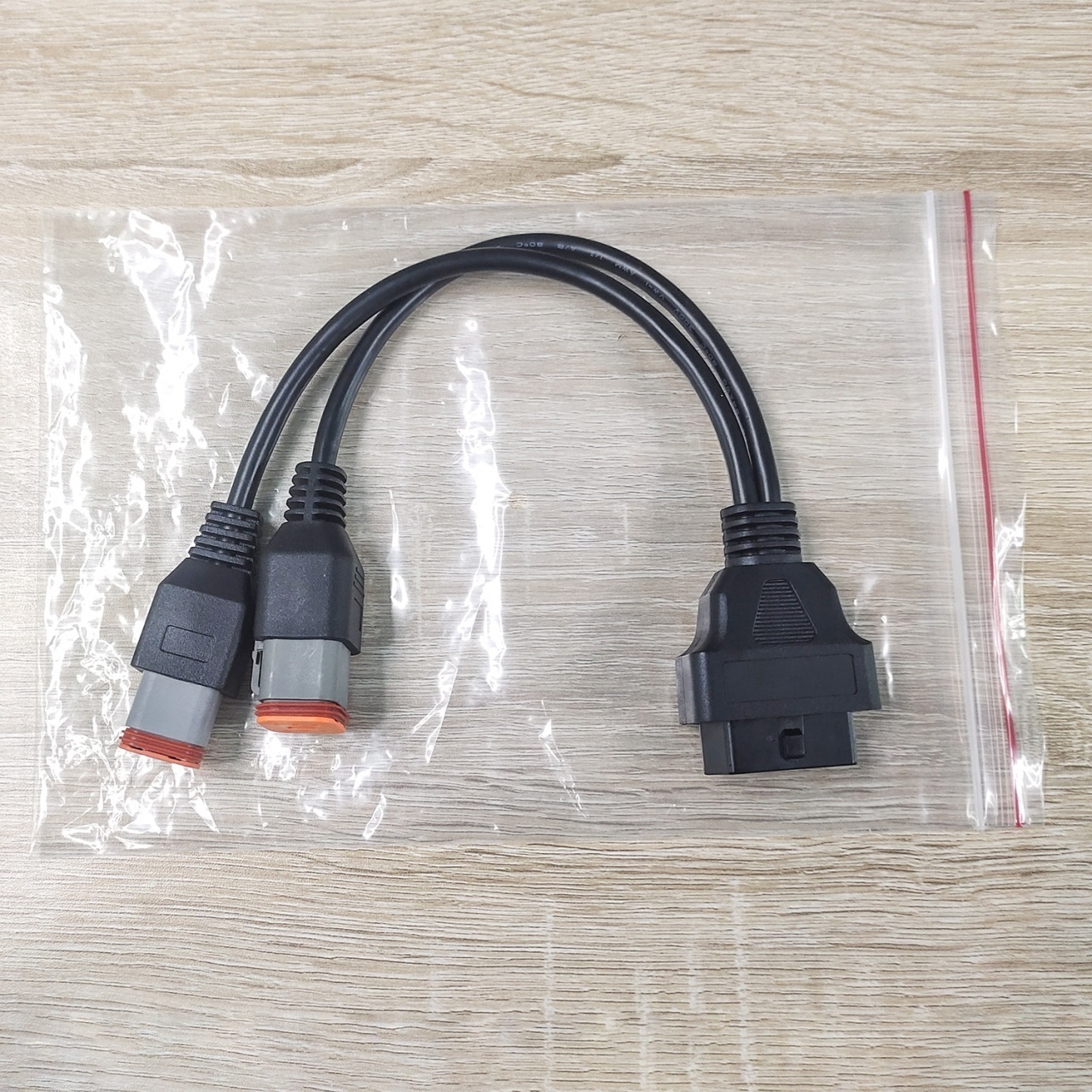

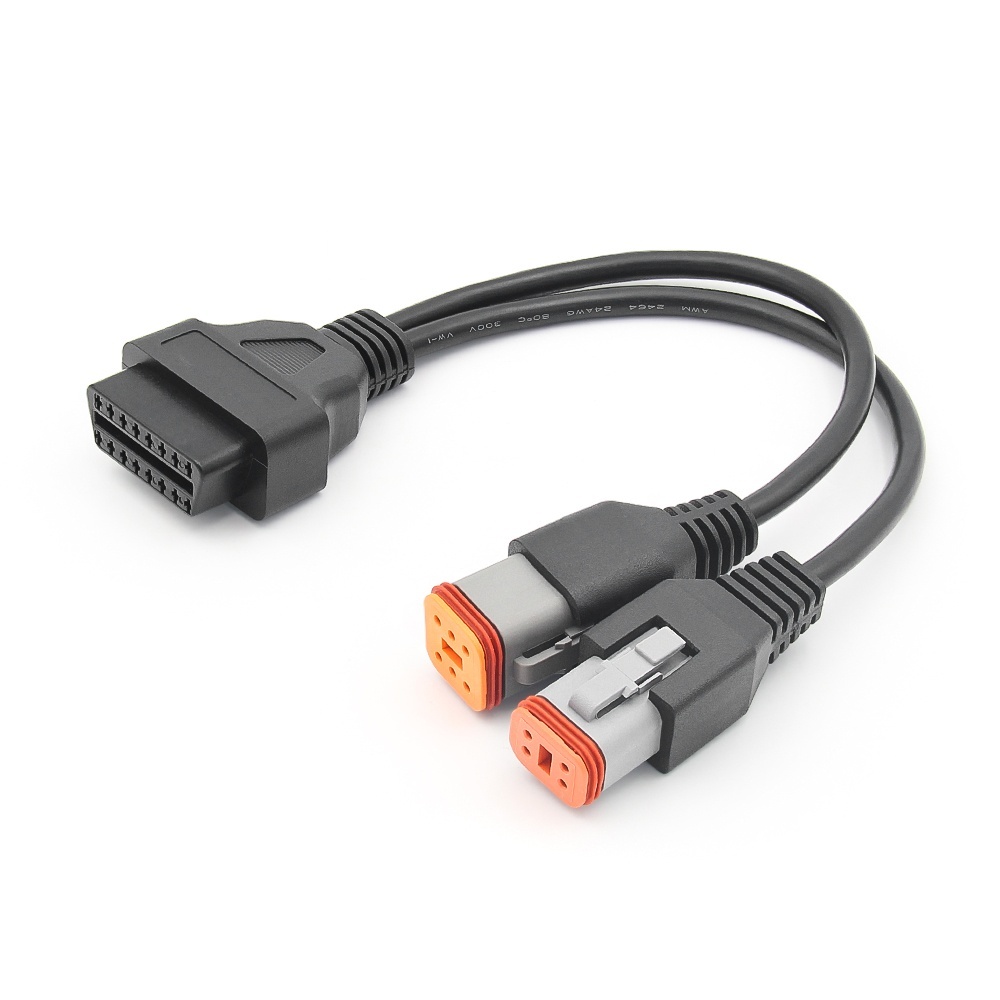

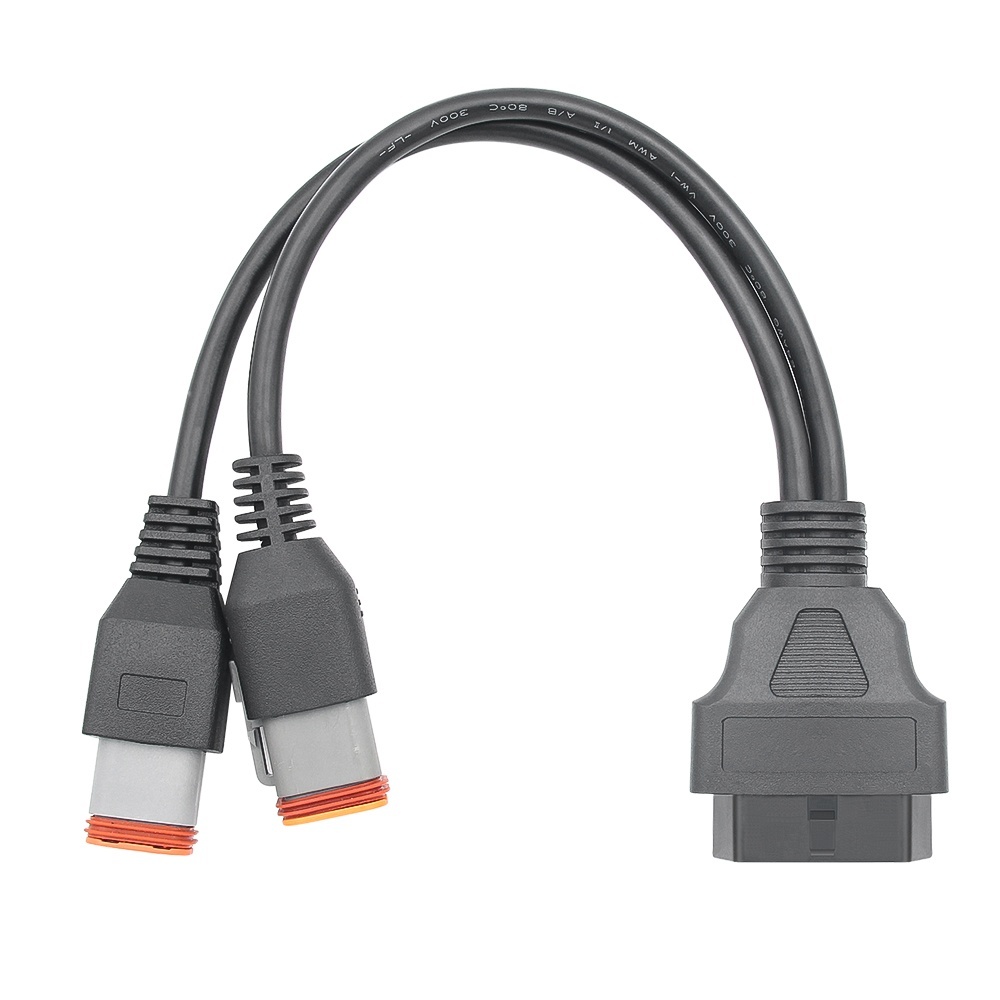

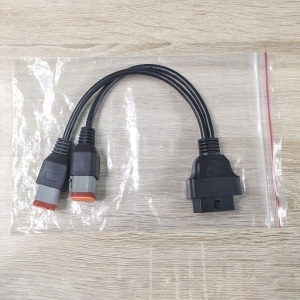

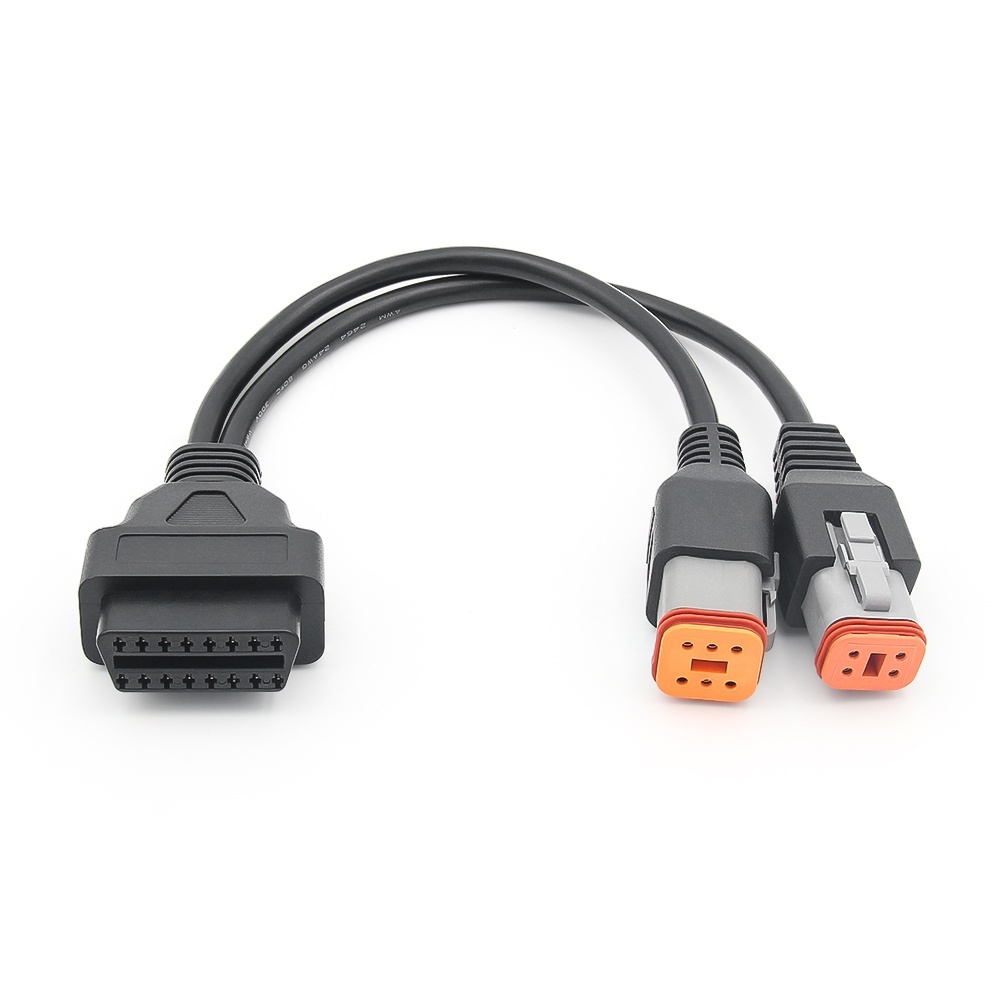

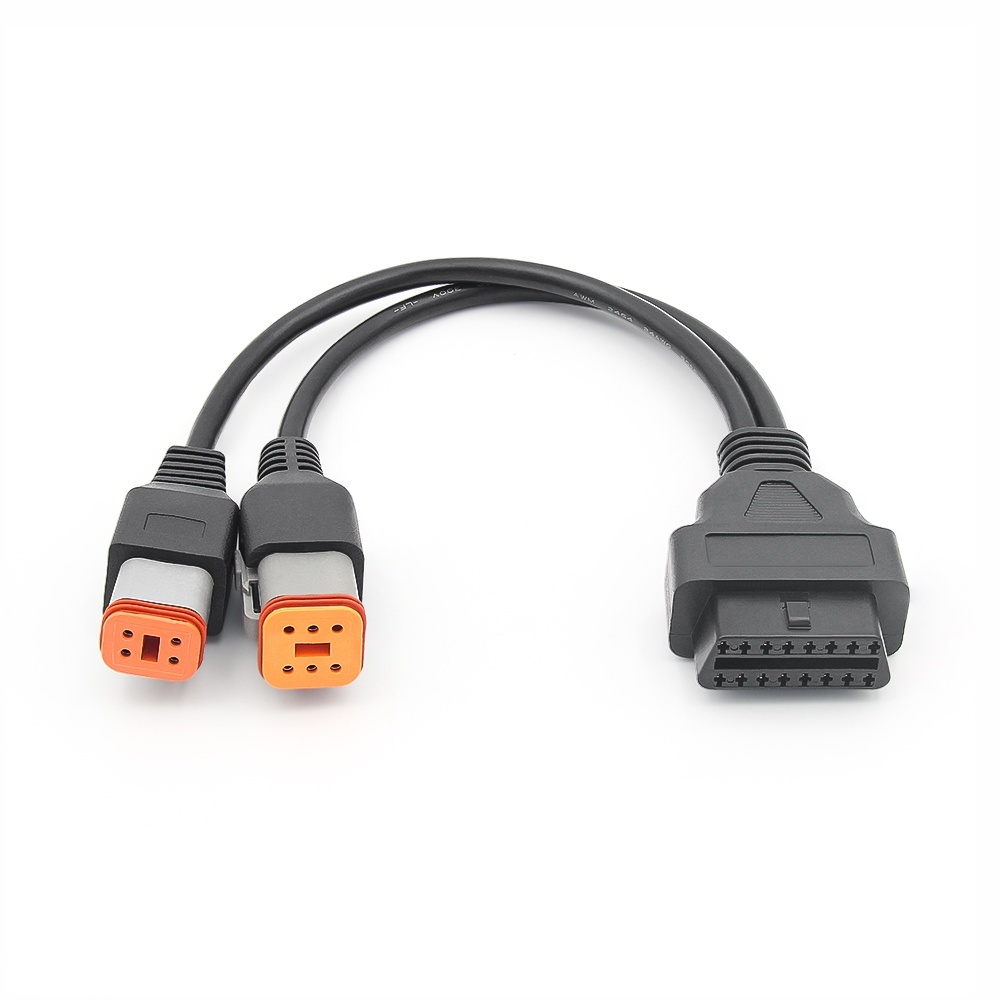

Adapterski kabel Techstar OBD2 za Harley-Davidson – 4-pinski + 6-pinski

Hitra povezava testerjev OBD-II z motocikli Harley-Davidson s priključki 4P ali 6P
OBD2 ženski adapter na Harley 4-pinski in Harley 6-pinski , neposredna povezava 1:1, pripravljen za branje/brisanje napak in podatke v živo*.

Čemu je namenjen?

• Diagnostika motociklov s skenerji OBD-II (ELM327, čitalniki kod, profesionalni testerji).

• En kabel za obe vrsti priključkov Harley (4P in 6P).

• Servis, garaža, domača uporaba – preverjanje DTC, podatkov v živo in preizkusi aktuatorjev*.

Priključki in združljivost

• Vhod: OBD-II 16-pinski – ženski (J1962)

• Izhodi: Harley-Davidson 4-pinski in Harley-Davidson 6-pinski

• Splošna združljivost: Motorna kolesa Harley-Davidson, z enim od teh vmesnikov (odvisno od modela/letnika).

• Pomembna opomba: delovanje je odvisno od ECU motocikla in zmogljivosti uporabljenega testerja .

Glavne prednosti

• povezava 1:1 – ohranja originalne protokole in vode.

• Trdna izdelava z oblikovanimi priključki in zaščito pred upogibanjem.

• Tesnjenje z elastomernimi obroči na motociklističnih priključkih za trden oprijem.

• Kompaktna zasnova; prožen kabel za preprosto uporabo pod sedežem/armaturno ploščo.

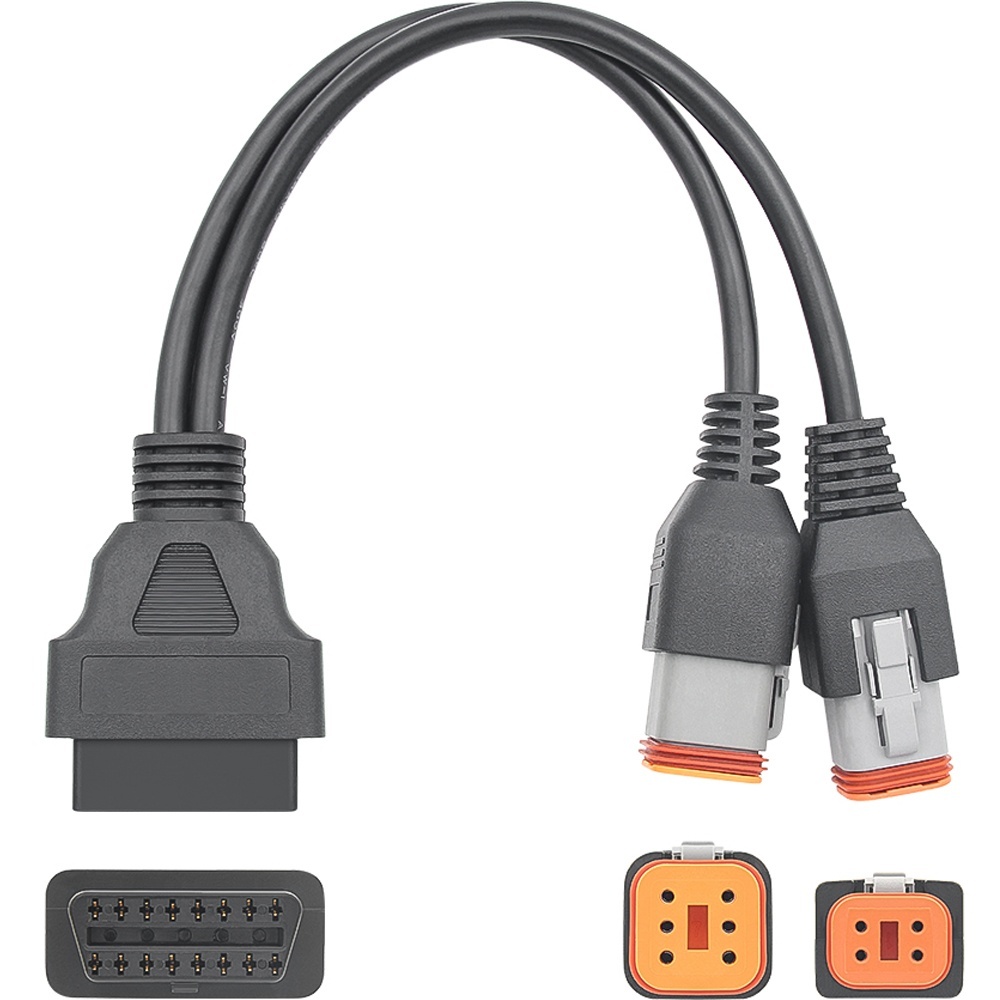

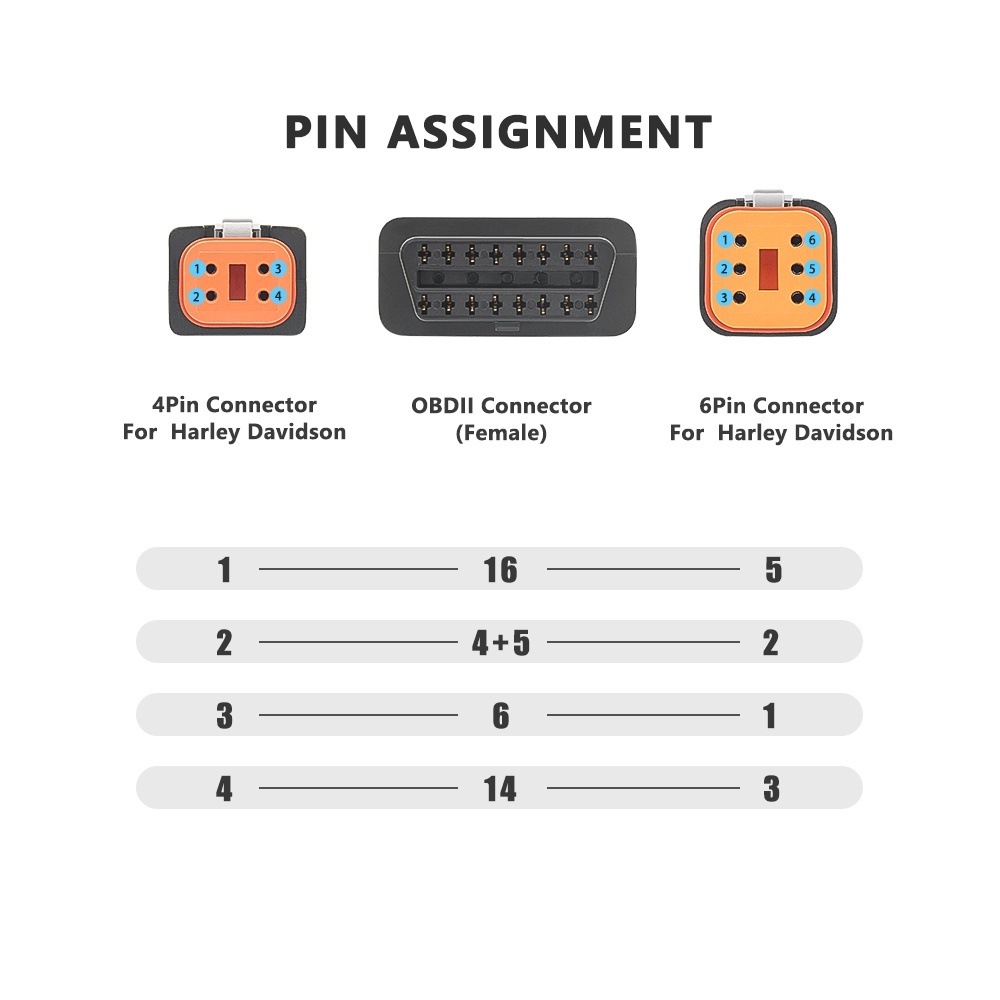

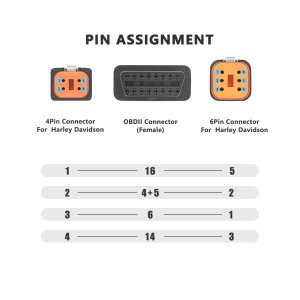

Razporeditev pinov – koristen pregled

• 4P Harley: 1 ↔ OBD2-16, 2 ↔ OBD2-4+5, 3 ↔ OBD2-6, 4 ↔ OBD2-14

• 6P Harley: 5 ↔ OBD2-16, 2 ↔ OBD2-4+5, 1 ↔ OBD2-6, 3 ↔ OBD2-14

(shema je informativna; preverite dokumentacijo vozila in testerja)

Tehnični podatki

• Vrsta izdelka: OBD2 ženski → Harley 4P + 6P adapterski kabel, razdelilnik Y

• Vmesniki: OBD-II 16-pinski (J1962) / Harley 4P / Harley 6P

• Dolžina kabla: prilagojena za preprost dostop do območja priključka

• Materiali: prožen PVC, visokokakovostni kontakti, oblikovani vtiči

• Uporaba: diagnostika, branje/brisanje DTC, podatki v živo*

• Barva: črna z oranžnimi vložki na motociklističnih priključkih

Navodila za hiter začetek

1. Izklopite vžig motocikla.

2. Priključite ženski priključek OBD2 adapterja na kabel testerja (OBD2 moški).

3. Izberite ustrezen vtič Harley (4P ali 6P) in ga priključite v priključek motocikla.

4. Vklopite vžig in sledite korakom v aplikaciji/testerju.
   Nasvet: kabel pritrdite tako, da ni napet in se ne zatika za ohišje.

Pogosta vprašanja

• Ali je združljivo z ELM327 Bluetooth/Wi-Fi/USB?
  Da , 1:1 pasivni adapter; dejanska združljivost je odvisna od uporabljene ECU in aplikacije .

• Ali deluje na vseh modelih Harley?
  Ne na vseh. Potreben je priključek 4P ali 6P na motociklu in podpora testerja.

• Ali lahko oba motociklistična vtiča uporabljam hkrati?
  Ne; priključite samo ustrezen vtič za svoj model.

Vsebina paketa

• 1 x adapterski kabel Techstar OBD2 (ženski) → Harley-Davidson 4P + 6P

Obvestilo

Izdelek je namenjen diagnostiki. Priključkov ne vstavljajte na silo in ne prekoračite dovoljenega upogiba kabla. Poskrbite, da kabel ne ovira upravljanja motocikla. Slike so predstavitvene; možne so manjše razlike v videzu med serijami, ki ne vplivajo na delovanje. Upoštevajte priporočila proizvajalca motocikla in testerja.
